Типовые решения телевизионных систем

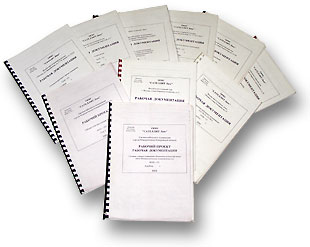

Кроме поставок оборудования наша компания занимается также проектированием крупных мультисервисных телевизионных сетей, а также гибридных сетей телевидения и передачи данных. Проекты выполняются на высоком техническом и исполнительском уровне с учетом требований ГОСТа по стадиям РП и РД. При выполнении проектов мы используем программное обеспечение AND компании CDS GmbH, являющееся признанным стандартом для автоматизированного проектирования телевизионных сетей.

Но крупные телевизионные системы требуются не всегда. Во многих случаях возникает необходимость построить или подобрать оборудования для небольшой телевизионной системы на коттедж, несколько небольших домов или отдельно стоящее здание. При этом, как правило, проектирование сводится лишь к расчету сети, без оформления полной документации. Для таких задач мы предлагаем ряд отработанных решений на базе поставляемого нами оборудования.

I. Приём эфирного цифрового сигнала DVB-T2

№	База	Описание	Пример	Проект
1		Мини ГС WISI OM11 0648. Принимаем эфирные мультиплексы DVB-T2 (4PLP) и формируем 8 потоков DVB-T или DVB-C для распределения в кабельной сети.
2		ГС WISI на базе OH40, модули OH892. Принимаем эфирные мультиплексы DVB-T2 (4PLP) и формируем 6 потоков DVB-T для распределения в кабельной сети.
3		ГС DiSat на базе DS800, модули DSRR6, DSDM4. Принимаем Первый, Второй и Третий мультиплекс DVB-T2 (4PLP) и формируем до 4-х потоков DVB-C с возможностью мультиплексирования для распределения в кабельной сети.
4		ГС WISI на базе CHAMELEON GN50, модули GN_HWUW2. Принимаем эфирные мультиплексы DVB-T2 (4PLP) и формируем 4 потока DVB-C с возможностью мультиплексирования для распределения в кабельной сети, а также IPTV потоки (VBR, CBR, до 60 TS (MPTS и SPTS).
5		ГС WISI на базе мини ГС VS50 PRO. Принимаем цифровые и аналоговые ТВ каналы и FM-радио. Программируемая мини ГС VS50 PRO с конвертацией каналов.
6		ГС WISI на базе CHAMELEON GN50, модули GN_HWUW2. Принимаем эфирные мультиплексы DVB-T2 (4PLP) и формируем 20 аналоговых каналов для распределения в кабельной сети.
7		ГС WISI на базе TANGRAM GT01, модули GT31W, GT21W. Принимаем эфирные мультиплексы DVB-T2 (4PLP) и формируем до 24 аналоговых каналов для распределения в кабельной сети.
8		ГС ПЛАНАР ВТА-10RFA. Принимаем эфирные мультиплексы DVB-T2 (4PLP) и формируем 20 аналоговых каналов для распределения в кабельной сети.
9		ГС ПЛАНАР ВТА-IP. Принимаем эфирные мультиплексы DVB-T2 (4PLP) и формируем 4 SPTS IP потока для распределения в кабельной сети.
10		ГС ПЛАНАР СГ-32. Принимаем эфирные мультиплексы DVB-T2 (4PLP), конвертируем их и транслируем в кабельную сеть.

II. Приём спутникового цифрового сигнала DVB-S/S2

№	База	Описание	Пример	Проект

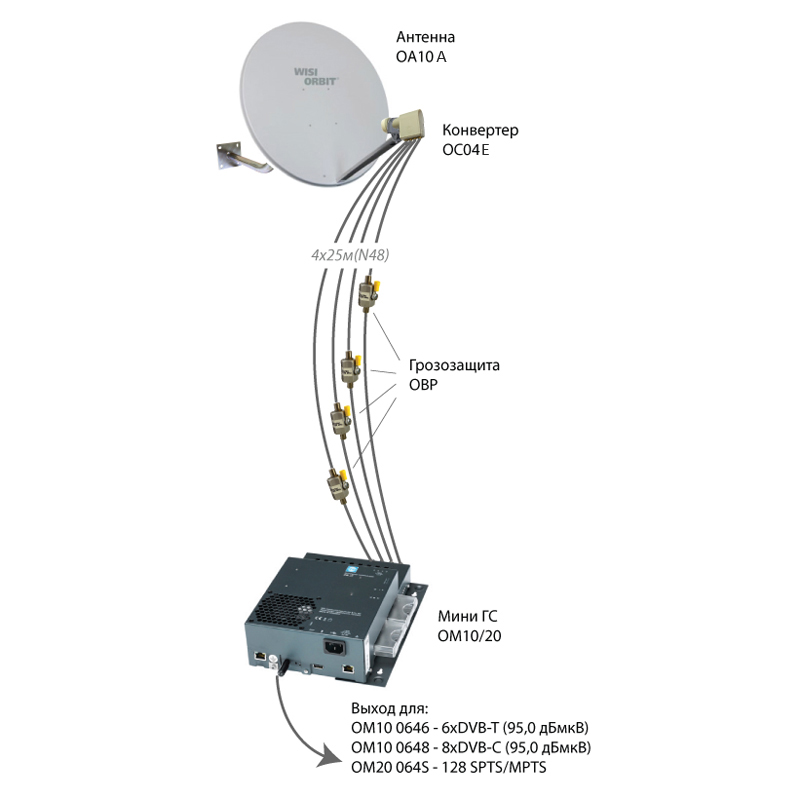

1		Мини ГС WISI OM10 0646, OM10 0648 и OM20 064S. Принимаем до 6 спутниковых транспондеров DVB-S/S2/S2X и формируем 6 или 8 потоков DVB-T или DVB-C для распределения в кабельной сети. OM20 064S в 128 SPTS потоков IPTV.
2		ГС WISI на базе OH50A, модули OH84. Вариант приёма каналов Триколор или НТВ+. Принимаем до 24 спутниковых транспондеров DVB-S/S2/S2X и формируем 24 потока DVB-C в кодированном виде (DRE/Viaccess) для распределения в кабельной сети.
3		ГС DiSat на базе DS800, модули DSRR4, DSDM4. Принимаем до 6 спутниковых транспондеров DVB-S/S2/S2X и формируем 4 потока DVB-C с возможностью мультиплексирования для распределения в кабельной сети.
4		ГС WISI на базе CHAMELEON GN50, модули GN_HWUW2. Принимаем до 20 спутниковых транспондеров DVB-S/S2/S2X с возможностью официального декодирования каналов (Триколор или НТВ+) и формируем 12 потоков DVB-C с возможностью мультиплексирования для распределения в кабельной сети, а также IPTV потоки (VBR, CBR, до 120 TS (MPTS и SPTS).

III. Приём эфирного цифрового DVB-T2 и спутникового DVB-S/S2 сигналов

№	База	Описание	Пример	Проект
1		ГС DiSat на базе DS800, модули DSRR6, DSRR4, DSDM4, CSCI2. Принимаем эфирные мультиплексы DVB-T2 (4PLP), принимаем до 4 спутниковых транспондеров DVB-S/S2/S2X с возможностью официального декодирования каналов (Триколор или НТВ+) и формируем до 12 потоков DVB-C с возможностью мультиплексирования для распределения в кабельной сети.
2		ГС WISI на базе OH40A, модули OH862, OH85H. Принимаем эфирные мультиплексы DVB-T2 (4PLP), принимаем до 6 спутниковых транспондеров DVB-S/S2/S2X с возможностью официального декодирования каналов и формируем 12 потоков DVB-C для распределения в кабельной сети.
3		ГС WISI на базе CHAMELEON GN50, модули GN_HWUW2. Принимаем эфирные мультиплексы DVB-T2 (4PLP), принимаем до 6 спутниковых транспондеров DVB-S/S2/S2X с возможностью официального декодирования каналов и формируем 12 потоков DVB-C с возможностью мультиплексирования для распределения в кабельной сети, а также IPTV потоки (CBR, до 120 TS (MPTS и SPTS)).
4		ГС WISI на базе TANGRAM GT01, модули GT31W, GT23W. Принимаем эфирные DVB-T2 и спутниковые транспондеры DVB-S/S2/S2X до 20 потоков и формируем до 12 потоков DVB-C с возможностью мультиплексирования для распределения в кабельной сети, а также IPTV потоки (CBR, MPTS и SPTS).

IV. Приём iptv потоков и трансляция изображения в аналоговом виде в кабельную ТВ сеть

№	База	Описание	Пример	Проект
1		ГС WISI на базе TANGRAM GT01, модули GT21W, GT23W. Принимаем IP потоки и формируем 20 аналоговых каналов и 12 потоков QAM.

V. Трансляция изображения с источников HDMI в кабельную тв сеть

№	База	Описание	Пример	Проект
1		ГС DiSat на базе DS800, модули DSHD4, DSDM4. Принимаем до 4-х HDMI источников и формируем 4 потока DVB-C с возможностью мультиплексирования для распределения в кабельной сети.

VI. Приём цифровых спутниковых и эфирных сигналов на базе мультисвитчеров WISI

№	База	Описание	Пример	Проект
1		Прием спутниковых программ Триколор, НТВ+ а также эфирных ТВ каналов и распределение их до 32 независимых абонентов на базе мультисвитчеров серии DRS.
2		Прием спутниковых программ Триколор, НТВ+ а также эфирных ТВ каналов для абонентов 15-ти этажного здания (8 кв на этаж) на базе коммутаторов DRC.

Типовые схемы домовых распределительных сетей (ДРС) для систем "оптика в дом" (схемы стояков с расчетами уровней).

Выберите необходимую этажность здания, количество подъездов и число квартир на этаже в приведенной таблице (загрузится файл в формате pdf):

	1 под.	2 под.	3 под.	4 под.	6 под.
12 эт.	2 кв. 4 кв. 8 кв. (1 стояк) 8 кв. (2 стояка)	2 кв. 4 кв.
9 эт.		2 кв. 4 кв.		2 кв. 4 кв.
5 эт.		2 кв. 4 кв.	2 кв. 4 кв.	2 кв. 4 кв.	2 кв. 4 кв.

Также вы можете скачать файлы в формате dwg для работы в программе AutoCAD.
